Das Polyamidgehäuse eignet sich besonders für den Einbau von kleinen Elektronikbauteilen und Klemmsteinen und kommt vorwiegend im industriellen Bereich zur Anwendung.
Das staubdichte und strahlwassergeschützte Anschlussgehäuse (IP65) aus schlagfesten Polyamid bietet optimale Eigenschaften für den Einsatz auch unter widrigen Witterungsbedingungen oder im Feuchtraumbereich. Der Schnellverschluss garantiert eine einfache und schnelle Montage.
Das Gehäuse ist für den Einbau unserer Messumformer MU-UI geeignet.
Der Raumgehäuse im klassisch zeitlosen Design wird einfach und sicher durch 2 Schrauben an der Wand montiert.
Durch den Adapterrahmen (optional erhältlich) kann das Fühlergehäuse problemlos auf Standard Unterputz-Dosen installiert werden.
Das Gehäuse ist für den Einbau unserer Messumformer MU-UI geeignet.

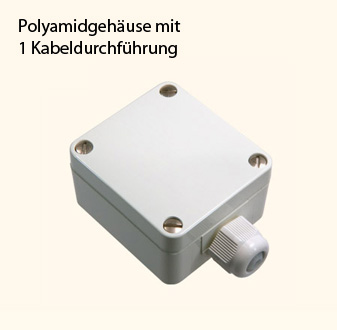

Polyamidgehäuse mit 1 Kabeldurchführung
Typ
Material
Temperaturbereich
Gehäuse
Abmessungen
Kabeldurchführung
Innenaufbau
Montage
Farbe
Schutzart
Geh-BG1
Polyamid (30% glaskugelverstärkt )
-50°C … +90°C
Ober- und Unterteil, Schnellverschluss,
angespritzte Kabelverschraubung, geschlossener Dichtring
64mm x 58mm x35mm
M16 x 1,5 -Verschraubung mit Zugentlastung
Montagenocken für selbstformende Schrauben
für die Montage von Klemmsockeln oder Leiterplatten
Wandbefestigung mittels 2 Schrauben, Aufputz
reinweiß ( ähnlich RAL9010 )
IP65

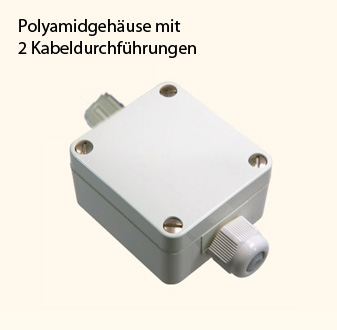

Polyamidgehäuse mit 2 Kabeldurchführungen
Typ
Gehäuse
Kabeldurchführung
Geh-BG2, gleiche Technische Daten wie Geh-BG1
jedoch mit einer 2. Kabelverschraubung M12x1,5
Ober- und Unterteil, Schnellverschluss,
2 x Kabelverschraubung, geschlossener Dichtring
M16 x 1,5 -Verschraubung mit Zugentlastung
M12 x 1,5 - Verschraubung mit Zugentlastung (RAL 7035, lichtgrau)

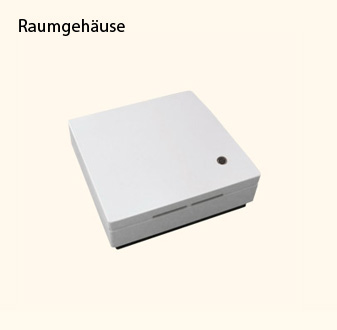

Raumgehäuse
Typ
Material
Temperaturbereich
Gehäuse
Abmessungen
Innenaufbau
Montage
Farbe
Schutzart
Geh-RF1
Kunststoff (ABS)
-30°C … +60°C
Ober- und Unterteil
75mm x 75mm x 25mm
Montagenocken für selbstformende Schrauben
für die Montage von Klemmsockeln oder Leiterplatten
Aufputz, Unterputzdose ( Adapterrahmen optional erhältlich)
Oberteil Weiss, Unterteil Schwarz
IP30
