Mit der Einschraubtauchhülse bringen Sie den Temperaturfühler in thermischen Kontakt mit dem zu messenden Medium ohne das der Fühler selbst mit dem Medium in Kontakt tritt.
Der Fühler wird mit der seitlichen Fixierschraube oder durch die Klemmverschraubung sicher fixiert und ermöglicht jederzeit gleiche Messbedingungen. Die Tauchhülse aus Edelstahl ist für den Einsatz in agressive Medien geeignet,
kann bis zu einem Temperaturbereich bis 600°C eingesetzt werden und hat einen erweiterten Druckbereich bis 40 bar.
Im Servicefall kann der Temperaturfühler einfach und sicher getauscht werden ohne dass z. B. das Medium abgelassen werden muss.

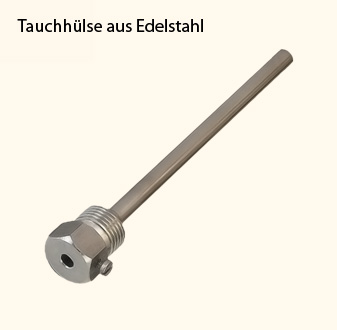

Tauchhülse aus Edelstahl
Typ
max. Betriebstemperatur
max. Druck
Anschluss
Material
Innendurchmesser
Aussendurchmesser
Einbaulänge
TH
Tmax = 600°C
40 bar
Einschraubgewinde G 1/2“, SW22 (inkl. Feststellschraube)
Edelstahl, Material=1.4571
6,2mm
9mm
50mm bis 400mm (andere auf Anfrage)

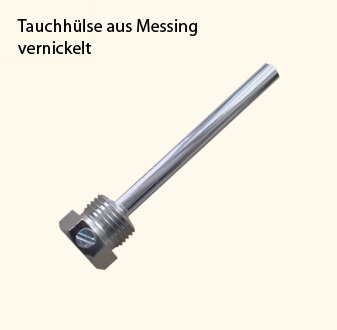

Tauchhülse aus Messing
Typ
max. Betriebstemperatur
max. Druck
Anschluss
Material
Innendurchmesser
Aussendurchmesser
Einbaulänge
THMS
Tmax = 150°C
16 bar
Einschraubgewinde G 1/2“, SW22 (inkl. Feststellschraube)
Messing vernickelt
6,2mm
10mm
50mm bis 400mm

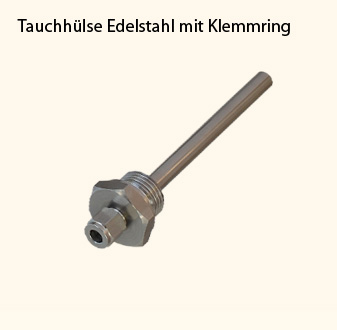

Tauchhülse mit Klemmring
Typ
max. Betriebstemperatur
max. Druck
Anschluss
Klemmring
Material
Innendurchmesser
Aussendurchmesser
Einbaulänge
THK
Tmax = 600°C
40 bar
Einschraubgewinde G 1/2“, SW27
Edelstahl oder PTFE
Edelstahl, Material=1.4571
6,2mm
9mm
50mm bis 400mm (andere auf Anfrage)
