Einschweißschutzhülsen sind für hohe Belastungen geeignet und werden in denb Prozess eingeschweißt.
Bitte beachten Sie, dass die Belastbarkeit generell von weiteren Faktoren des Prozesses abhängig ist.
Schutzhülsen sind für den Einbau von Temperatursensoren geeignet.
Die Schutzhülse bietet optimalen Schutz für Temperatursensoren. Sensoren im TO-92 Halbleitergehäuse sind für Schutzhülsen mit dem Aussendurchmesser von 6mm geeignet.
Schutzhülsen zum Einschweißen gem. DIN 43772, Form 4
Typ
Werkstoff
Einschraubgewinde
Bohrung
Schutzrohrdurchmesser
Belastbarkeit
EWSH
Edelstahl
M18x1,5
Ø=7mm
Ø=24mm
Tmax = 600°C, max. Druck = 150 bar
einseitig geschlossene Schutzhülsen
Typ
Werkstoff
Aussendurchmesser
Länge
einseitig geschlossen, tiefgezogen
Edelstahl (1.4571)
3mm bis 6mm
30mm bis 50mm

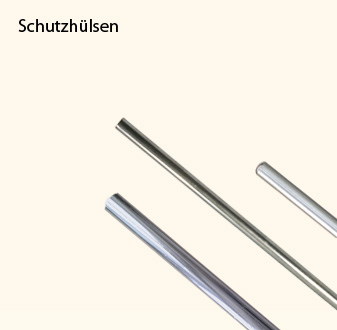

Schutzhülsen
Typ
Werkstoff
Aussendurchmesser
Länge
einseitig geschlossen oder offen
Edelstahl (1.4571)
3mm bis 12mm
ab 20mm
