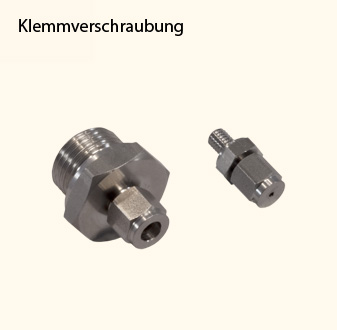

Klemmverschraubung
- Temperaturbereich bis 600°C
- mit Edelstahl-Klemmring oder PTFE Klemmring
- für Hülsendurchmesser von 1mm, 1.5mm, 3mm und 6mm
Die Klemmverschraubung aus Edelstahl ist zur Befestigung von
Temperaturfühlern und Thermoelementen am Einsatzort geeignet. Das Anziehen der Überwurfmutter
ermöglicht eine zuverlässige und dichte Verbindung z. B. in Rohren, Heizungskesseln
oder medienführenden Behältern. Durch das Einschraubgewinde
des Klemmrings kann der Temperaturfühler am Einsatzort befestigt werden.
Der Edelstahlklemmring presst sich nach dem Anziehen auf der Hülse fest und
bleibt nach dem Lösen der Klemmverschraubung auf der Hülse haften, kann jedoch
mehrfach verwendet werden.
Der PTFE-Klemmring ermöglicht, das die Verbindung wieder gelöst und die Klemmverschraubung
verschoben werden kann. So kann der Temperaturfühler z. B. in der Eintauchtiefe angepasst werden.
Gegenüber der Verwendung von Tauchhülsen garantiert der Einsatz von Klemmverschraubungen eine
schnellere Ansprechzeit. Die Klemmverschraubungen sind in verschiedenen Gewindemaßen und für
Temperaturfühler mit einem Hülsendurchmesser von 1mm, 1.5mm, 3mm und 6mm erhältlich.
Klemverschraubung mit Edelstahlklemmring
Typ
Betriebstemperatur
max. Druck
Anschluss
Klemmring
Material
KLE
Tmax = 600°C
40 bar
siehe Tabelle unten
Edelstahl (nach dem Anziehen nicht wieder lösbar)
Edelstahl, Material=1.4571
Klemverschraubung mit PTFE-Klemring
Typ
Betriebstemperatur
max. Druck
Anschluss
Klemmring
Material
KLP
-80°C … +250°C
10 bar
siehe Tabelle unten
PTFE (nach dem Anziehen wieder lösbar)
Edelstahl, Material=1.4571
Ausführungen
Einschraubgewinde |
Schlüsselweite |
Innendurchmesser |
Gesamtlänge |
KLP |
KLE |
M6x1 |
12 |
1 |
26 |
x |
- |
M6x1 |
12 |
1,5 |
26 |
x |
x |
M6x1 |
12 |
3 |
26 |
x |
x |
M8x1 |
12 |
1 |
26 |
x |
- |
M8x1 |
12 |
1,5 |
26 |
x |
x |
M8x1 |
12 |
3 |
26 |
x |
x |
M10x1 |
15 |
1 |
28 |
x |
- |
M10x1 |
15 |
1,5 |
28 |
x |
x |
M10x1 |
15 |
3 |
28 |
x |
x |
M10x1 |
15 |
6 |
28 |
x |
x |
M10x1 |
15 |
1 |
28 |
x |
x |
G1/8" |
15 |
1 |
28 |
x |
- |
G1/8" |
15 |
1,5 |
28 |
x |
x |
G1/8" |
15 |
3 |
28 |
x |
x |
G1/8" |
15 |
6 |
28 |
x |
x |
G1/4" |
19 |
1 |
32 |
x |
x |
G1/4" |
19 |
1,5 |
32 |
x |
x |
G1/4" |
19 |
3 |
32 |
x |
x |
G1/4" |
19 |
6 |
32 |
x |
x |
G1/2" |
27 |
1 |
34 |
x |
x |
G1/2" |
27 |
1,5 |
34 |
x |
x |
G1/2" |
27 |
3 |
34 |
x |
x |
G1/2" |
27 |
6 |
34 |
x |
x |
