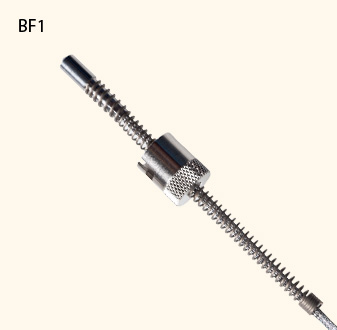

Der Bajonettfühler BF1 ist der ideale Temperaturfühler für die universelle
und kostengünstige Temperaturerfassung in der Gebäudeautomation und Industrie.
Der wartungsfreie Fühler misst die Temperatur zwischen -50 ... +400°C. Durch die
Messspitze sind Bajonettfühler besonders für plane und spitzen Bohrungen, bei
Erschütterungen oder hohem Druck geeignet. Die Druckfeder sorgt für einen konstanten
Anpressdruck. Die Einbaulänge kann durch den verstellbaren Bajonettverschluss nach Bedarf verändert werden.
Der Fühler ist als 2-, 3- oder 4-Leiter Ausführung mit allen gängigen Sensoren erhältlich und mit allen üblichen Regelsystemen verwendar.
Standardtypen
Sensor
Messbereich
Isolationswiderstand
Schaltungsart
Anschlussleitung
Leitungslänge
Anschlussenden
Schutzhülse
Messspitze
Einbaulänge
Prozeßanschluß innen
Gewindesteigfeder
Schutzart
BF1
PT100, PT500, Pt1000 (andere auf Anfrage)
-50°C … +400°C
Bei 20°C und 500V DC, typ. 100 MOhm
2-Leiter, 3-Leiter oder 4-Leiter
Glasseidenisoliertes Kabel mit Edelstahlmantelgeflecht
1m - 10m ( andere auf Anfrage)
50mm freie Enden abisoliert mit Aderendhülsen
Ø=6mm, Ø=8mm, Material=1.4571 Edelstahl
plan, spitz
10mm...190mm
12mm, 14mm (Bajonettkappe)
200mm, Edelstahl
IP54
